Cumu un sistema di trasportu pneumaticu pò tagliate a polvera, i tempi di inattività è a perdita di materiale?

Astrattu

Movimentu di polveri, pellets è granuli sona simplice finu à chì avete trattatu cù nuvole di polvera, chutes intasati, segregazione, pruduttu rottu, è operatori chì facenu babysitter punti di trasferimentu tuttu u ghjornu. Un bè cuncepituSistema di trasportu pneumaticuMove u materiale in granu attraversu pipeline chjusi utilizendu un flussu d'aria cuntrullatu, aiutendu e piante à stà più pulite, più sicure è più coerenti mentre riducendu a manipulazione manuale.

Questa guida spiega e decisioni chì veramente importanu à u rendiment è u costu di u funziunamentu, da vacuum vs pressure à dilute vs dens phase, filtration, airlock selection, and pipeline routing. Include ancu una lista di verificazione pratica, una tabella di paragone, è una FAQ per pudè passà da "avemu bisognu di qualcosa chì funziona" à una specificazione chjara è di pocu risicu. Esempii è raccomandazioni riflette cundizioni industriali cumuni è l'approcciu ingegneria utilizatu daShandong Yinchi Environmental Protection Equipment Co., Ltd.

Table of Contents

• Contornu
• Chì prublemi risolve u trasportu pneumaticu
• Cumu funziona un sistema di trasportu pneumaticu
• Trasportu Vacuum vs Trasportu Pressure
• Fase diluita versus fase densa
• Cumpunenti Chjave chì Decidenu Affidabilità
• Lista di cuntrollu di cuncepimentu prima di cumprà
• Lever di u costu di l'energia è di l'operazione
• Cunsiderazioni di cuntrollu di polvera è di sicurità
• Pianu di Cummissione è Mantenimentu
• Casi d'usu di u mondu reale
• FAQ
• Conclusioni è i prossimi passi

Contornu

• Identificà i vostri punti di dolore più grande è ciò chì "successu" pare à u pianu
• Capisce i principii basi di u flussu d'aria è di i solidi per chì e pruposte sò paragunabili
• Sceglite u modu di trasportu ghjustu per distanza, layout è punti di raccolta
• Sceglite a fase diluita o densa basatu nantu à a fragilità è a capacità di u produttu
• Lock in cumpunenti affidabili chì currispondenu à u vostru cumpurtamentu materiale
• Aduprate una lista di cuntrollu per riduce u risicu prima di a fabricazione è a stallazione
• Pianu di cuntrollu di polvera, funziunamentu sicuru, è mantenimentu da u primu ghjornu

Chì prublemi risolve u trasportu pneumaticu

Sè vo site cunsiderà aSistema di trasportu pneumaticu, Probabilmente ùn site micca fà per piacè. Avete fattu perchè u vostru metudu di trasferimentu attuale vi costa tempu, pruduttu è pacienza.

• Polvere in i punti di trasferimentuchì rivesti l'equipaggiu, attiva l'allarmi di a casa, è crea cundizioni di travagliu scomode
• Perdita di materiale è contaminazioneda trasportatori aperti, perdite o pulizia frequenti
• Bridging and cloggingin cascate, tramogge e alimentatori a vite per via di un flusso inconsistente
• Batching inconsistentecausatu da segregazione, spillage, o tassi di alimentazione inestabile
• Alta dependenza di u travagliuinduve l'operatori devenu intervene per mantene a mossa di materiale
• Dannu di u produttucum'è a rottura di pellet, l'attrizione di polveri, o a generazione eccessiva di fine
• Limitazioni di layoutquandu avete bisognu di strada intornu à strutture, à traversu i piani, o finu à i silos

U trasportu di pipeline chjusu aiuta perchè riduce i punti di trasferimentu esposti è move materiale cun aria è pressione cuntrullata. Questu significa menu posti per a polvera per scappà, menu posti per spill, è menu posti per "tempi di inattività di misteru" per ammuccià.

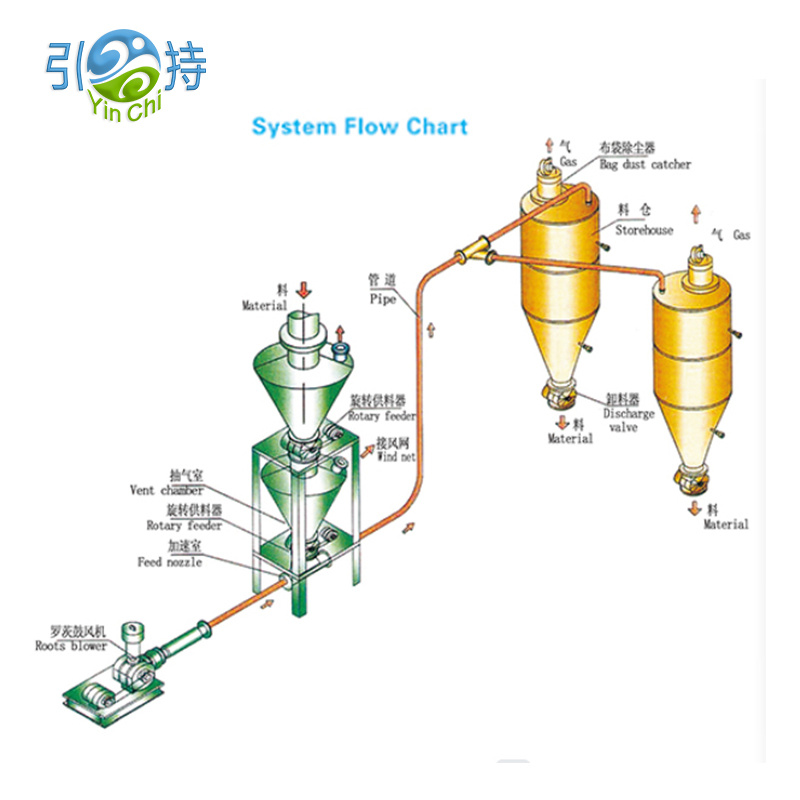

Cumu funziona un sistema di trasportu pneumaticu

À un altu livellu, aSistema di trasportu pneumaticutrasporta i solidi in massa attraversu un tubu utilizendu una differenza di pressione è u flussu d'aria. U materiale entra in a linea di trasportu in un puntu di pickup, viaghja à un vasu di riceve, è l'aria hè siparata da i solidi per filtrazione.

Ciò chì succede in u pipe

• U flussu d'aria furnisce a forza motrice
• I solidi sò trascinati o spinti longu secondu u modu di trasportu
• A velocità deve esse abbastanza alta per impedisce a stallazione, ma micca cusì alta chì distrugge u pruduttu o perdi energia
• Bends, long runs, and elevation changes aghjunghjenu resistenza è affettanu a stabilità

Ciò chì duvete dumandà à qualsiasi disignu

• Trasmissione stabile senza surging, plug, o "ruttamentu" à u ricevitore
• Velocità di alimentazione prevedibile per turni, stagioni è cambiamenti di lotti di materiale
• Funzionamentu strettu à a polvera cù filtrazione dimensionata per e cundizioni di produzzione reali
• Accessu di mantenimentu ragiunate à i punti di usura è i filtri

Trasportu Vacuum vs Trasportu Pressure

Una di e prime scelte hè se a vostra linea di trasportu deve tirare materiale (vacuum) o push material (pressure). Tramindui ponu travaglià bè, ma risolve diverse prublemi di pianta.

Una regula pratica hè di principià cù u vostru layout. Sè avete bisognu di cullà da parechji punti è furnisce in un locu, i suluzioni di vacuum spessu simplificà a reta. Sè avete bisognu di furnisce materiale à un silo distante o à parechje bins, u trasportu di pressione pò esse più adattatu.

Fase diluita versus fase densa

Questu hè induve parechji prughjetti riescenu o fallenu. U listessuSistema di trasportu pneumaticupò cumportà bè cù un materiale è terribilmente cù un altru se a scelta di fasa hè sbagliata.

Fase diluita

• U materiale hè purtatu in un flussu d'aria relativamente alta
• Spessu più simplice di cuntrullà è pò trattà una larga gamma di polveri è pellets
• Rischiu: a velocità più alta pò aumentà l'usura, u rumore è l'attrition di u produttu

Fase densa

• U materiale si move à una velocità più bassa in una manera più "slug" o "plug".
• Spessu preferitu per i prudutti fragili, i polveri abrasivi, o quandu minimizzà i prublemi di degradazione
• Rischiu: pò esse bisognu di una alimentazione più attenta, cuntrollu di pressione è sintonizazione specifica di u materiale

Se a vostra pianta hà prublemi cum'è a rottura di pellet, troppu fine, o l'erosione visibile in curve, a fase densa (o una strategia di bassa velocità) diventa un candidatu seriu. Se u vostru prublema maiò hè solu un trasportu affidabile cù un cuntrollu direttu, a fase diluta pò esse u percorsu più veloce per a stabilità.

Cumpunenti Chjave chì Decidenu Affidabilità

Quotes ponu esse simili nantu à carta, ma e scelte di cumpunenti revelanu se u fornitore capisce u vostru materiale. Eccu i parti chì u più spessu decide u rendiment di u ghjornu.

• Dispositiu di alimentazionecum'è valvola rotativa di sacca d'aria, venturi, o alimentazione di vasi à pressione, selezziunati per u cuntrollu di fuga è a tarifa di solidi stabile
• Fonte d'ariacum'è soffiatore, fan, o compressore, dimensionatu per a pressione è u flussu necessariu cù un margine per a carica di filtru
• Linea di trasportucumpresi diamitru di pipa, curve, è rùbbriche usura, cuncepitu à limità caduta di pressione è impedisce a stallazione
• Recipiente è filtrazionecumpresi l'area di filtru, u metudu di pulizia è u scaricamentu di polvera, cuncepitu per u funziunamentu cuntinuu senza soffocare
• Cuntrolli è strumentazioneinclusi i sensori di pressione, a pressione differenziale à traversu i filtri, è l'interlocks chì impediscenu l'avvenimenti di pluging runaway

Per parechje fabbriche, a valvula di sacca d'aria hè un problema silenziosu. Troppa fuga significa trasmissioni instabili, poca separazione di u ricevitore è polvera inespettata. Spazi troppu stretti o pocu currispondenti ponu creà calore, ubligatoriu è freti frequenti. Abbinate l'airlock à a vostra dimensione di particella, a temperatura, l'abrasività è u livellu di sigillatura necessariu.

Lista di cuntrollu di cuncepimentu prima di cumprà

Aduprate sta lista di cuntrollu per paragunà e pruposte è riduce sorprese spiacevoli dopu a stallazione. U scopu ùn hè micca a perfezione, hè u cuntrollu di risicu.

• Profilu di materialecumpresa a densità apparente, a gamma di dimensioni di particella, a sensibilità à l'umidità, a viscosità, l'abrasività è a temperatura
• Obiettivi di capacitàcumpresi u tassu mediu, u piccu, è a frequenza di i picchi
• Distanza è rottacumprese a lunghezza equivalente totale, u numeru di curve, l'elevatori verticali è i punti di supportu dispunibili
• Punti di raccolta è di scaricamentucumprese quante fonti è destinazioni avete bisognu avà è in dui anni
• Standard di puliziacumpresu quantu polvere hè accettabile intornu à u ricevitore è ciò chì a pulizia di a casa pare oghje
• Potenza è utilitàcumpresa a capacità elettrica dispunibule è se l'aria compressa hè stabile è secca
• Gestione di l'usuraincludendu stile di curvatura, sezioni di usura rimpiazzabili, è accessu per l'ispezione
• Accessu di mantenimentucumpresi u spaziu di cambiamentu di filtru, u spaziu di serviziu di l'airlock, è i punti di isolamentu sicuru
• Pianu di cumissionicumpresi i prucessi di prova cù u vostru materiale reale, micca solu cù campioni "tipichi".

Se una pruposta evita questi temi o li risponde vagamente, ùn hè micca un gap "bellu à avè". Hè quì chì u vostru downtime vinarà dopu.

Lever di u costu di l'energia è di l'operazione

U costu di operazione ùn hè micca solu nantu à a dimensione di u mutore. Si tratta di se u sistema pò spustà u materiale à a più bassa velocità stabile è pressione per e vostre cundizioni specifiche.

• Scelta di u diametru di u tubuinfluenza drammaticamente a velocità è a calata di pressione
• Disciplina di routingcum'è menu curve sharp riduce a turbulenza è l'usura
• U cuntrollu di u flussu d'ariaaiuta à evità u materiale eccessivamente soffiatu solu per "esse sicuru"
• Taglie di filtruimpedisce a pressione differenziale alta chì furzà a fonte d'aria à travaglià più dura
• Gestione di fugheà i sacchetti d'aria è e cunnessione riduce l'aria persa è u flussu inestabile

Un costu oculatu cumuni hè in esecuzione à una velocità di l'aria eccessiva perchè u sistema hè sottustrumentatu. Cù una megliu pressione è u monitoraghju di u filtru, l'operatori ponu cunfidà u prucessu, micca i so instinti, è pudete mantene a linea in una finestra stabile è efficiente.

Cunsiderazioni di cuntrollu di polvera è di sicurità

A polvera ùn hè micca solu un prublema di pulizia. E particelle fini ponu esse facilmente trasportate in l'aria, migrate in cuscinetti è armadi elettrici, è creanu ambienti di travagliu scomodi. U trasportu chjusu riduce u numeru di punti di trasferimentu aperti, ma u cuntrollu di polvera dipende sempre da a ricezione intelligente è a filtrazione.

Misure pratiche chì facenu una diferenza visibile

• Aduprate un receptore cù una zona di filtru sufficiente per chì a filtrazione resta stabile durante i long runs
• Sceglite un metudu di pulizia di u filtru chì currisponde à u vostru ciclu di travagliu è u cumpurtamentu di a polvera
• Pianu di scaricamentu di polvera per chì e fine ùn entrenu micca in u spaziu di travagliu durante u svuotamentu
• Sigillate e cunnessione è mantene e guarnizioni per mantene u sistema veramente chjusu
• Mantene i porti d'ispezione accessibili per chì "picculi prublemi" ùn diventenu micca tappi bruschi

Se u vostru materiale hè combustible o estremamente fine, discute i requisiti di sicurezza specifichi di a pianta prima di u prugettu. Una bona ingegneria hè proattiva: assume a variabilità di u mondu reale è si basa in strati protettivi invece di confià in un cumpurtamentu perfettu di l'operatore.

Pianu di Cummissione è Mantenimentu

A Sistema di trasportu pneumaticuùn deve micca bisognu di l'eroicità. U modu più faciule per ottene questu hè di trattà a cumissioni cum'è parte di u disignu, micca un pensamentu dopu.

• Test di basacù u vostru materiale attuale à a temperatura prevista è a gamma di umidità
• Verificazione di a velocitàper cunfirmà vi sò sopra à stabilimentu limiti senza over-accelerating
• Osservazione di carica di filtruper cunfirmà u ciclu di pulizia mantene a pressione differenziale stabile
• Pianu d'ispezione di usuper curve è zone di forte impattu à intervalli di runtime definiti
• Strategia di spare partscuncentrazione nantu à i sigilli di sacchetti d'aria, elementi di filtri è sezioni di usura

A maiò parte di i "prublemi misteriosi" si prisentanu cum'è mudelli di pressione, pressione differenziale di filtru è carica di u mutore. L'instrumentazione ùn hè micca bisognu di fantasia, deve esse piazzata in modu intelligente è veramente utilizatu.

Casi d'usu di u mondu reale

Eccu scenarii cumuni induve e piante sceglienu u trasportu pneumaticu è ciò chì generalmente ottimisanu.

• Trasferimentu di polvere à i mixersdà priorità à u pickup strettu à a polvera è l'alimentazione coherente per prutege a qualità di lotti
• Trasmissione di pellet à i silosdà priorità à una manipolazione delicata è curve resistenti à l'usura per riduce i fine
• Stazioni di scarico di sacchettipriorità l'estrazione di polvera lucali è a ricezione pulita per prutege l'operatori
• Più pickups in una linea di prucessudà priorità à a logica di commutazione stabile è à l'aspirazione equilibrata

U filu cumuni hè u cuntrollu di a variabilità. Cambiamenti materiali. L'umidità ambientale cambia. L'operatori cambianu. U sistema deve sempre furnisce un flussu stabile senza esigenza d'intervenzione manuale constante.

FAQ

Q1. Chì infurmazione deve esse preparatu prima di dumandà una pruposta

Fornite u vostru nome di materiale, intervallu di densità di massa, intervallu di dimensione di particella, sensibilità à l'umidità, temperatura, capacità desiderata, distanze, numeru di curve, è punti di raccolta è scaricamentu. Sì avete foto di i punti di trasferimentu attuale è a situazione di polvera circundante, chì aiuta à l'ingegneri cuncepimentu per a realità piuttostu cà supposizioni.

Q2. Un sistema pneumaticu dannerà pellet o granuli fragili

Puderà se a velocità hè troppu alta o curve sò pocu selezziunati. Hè per quessa chì a scelta di fasi, u routing è u disignu di curvatura importa. Quandu l'integrità di u produttu hè critica, e strategie di bassa velocità è u routing gestitu da usu pò riduce significativamente l'attrition.

Q3. Perchè certi sistemi si chjude ancu quandu u mutore hè putente

Plugging hè spessu causatu da alimentazione inestabile, troppu curve sharp, ratio aria-solidi incorrecte, aderenza guidata da l'umidità, o restrizioni di filtru chì cambia u flussu d'aria durante l'operazione. A più putenza ùn crea automaticamente un trasportu stabile.

Q4. Cumu riduce a polvera intornu à u ricevitore

Focus nantu à l'area di filtrazione di u ricevitore, a pulizia di u filtru propiu, e cunnessione sigillate, è un metudu di scaricamentu cuntrullatu per e fine catturate. I prublemi di polvera venenu di solitu da una filtrazione sottumessa o da una cattiva tenuta piuttostu chè da u "trasportu pneumaticu" stessu.

Q5. Un sistema pò gestisce parechje materiali

Calchì volta, ma dipende da quantu sò diffirenti quelli materiali sò in densità, dimensione di particella, è cumpurtamentu di flussu. Se duvete manighjà parechji materiali, dumandate un disignu chì definisce finestre operative stabili è include passaggi pratichi di cambiamentu è pulizia.

Conclusioni è i prossimi passi

A Sistema di trasportu pneumaticuùn hè micca una compra unica, hè una decisione di prucessu. Quandu a fase, a fonte d'aria, u metudu di alimentazione, l'itinerariu è a filtrazione sò assuciati à u vostru materiale è u vostru layout, uttene pavimenti più puliti, menu interruzioni è una produzzione più prevedibile. Quandu ùn sò micca, avete a polvera, i tappi, è un sistema chì tutti evitanu.

Se vulete un disignu chì si adatta à e vostre cundizioni di a pianta è u cumpurtamentu materiale,Shandong Yinchi Environmental Protection Equipment Co., Ltd.pò aiutà à definisce una specificazione chjara, paragunate modi di trasportu, è custruisce un pianu praticu per a stallazione è u funziunamentu. Pronti à riduce a polvera è stabilizzà i punti di trasferimentu? cuntatta ciper discutiri a vostra applicazione è uttene una soluzione adattata.
